所属系列:自吸式离心泵
产品名称:ZX系列自吸泵
型号:ZX

产品概述:

ZX系列自吸泵是属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维修方便、效率高、寿命长、并有较强的自肿能力等特点。管道中不需安装底阀,工作前只需保留泵体内储有定量引液即可,因此简化了管路系统,以改善了劳动条件。

应用范围:

适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30以下)。
装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,是农药、苗圃、果园、茶园的良好机具
可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的最理想配套泵种。

型号意义:

例如:50ZX12.5-50
50-吸入口直径mm
ZX-自吸泵
12.5-流量m3/h
50-扬程m

ZX系列自吸泵性能参数:

型 号 流 量 扬程
m
吸程
m
转速
r/min
自吸性能
min/5m
功率KW 泵口径mm
m3/h L/S 轴功率 电机功率 吸入 排出
25ZX3.2-20 3.2 0.9 20 6.5 2900 1.9 0.46 0.75 25 25
25ZX3.2-32 3.2 0.9 32 6.5 1.8 0.8 1.1 25 25
40ZX6.3-20 6.3 1.8 20 6.5 1.9 0.87 1.1 40 32
40ZX10-40 10 2.8 40 6.5 1.5 2.7 4 50 40
50ZX15-12 15 4.2 12 6.5 2.4 1.1 1.5 50 50
50ZX18-20 18 5 20 6.5 1.9 1.8 2.2 50 50
50ZX12.5-32 12.5 3.5 32 6.5 1.5 2.1 3 50 50
50ZX20-30 20 5.6 30 6.5 1.5 2.6 4 50 50
50ZX14-35 14 3.9 35 6.5 1.5 2.7 4 50 50
50ZX10-40 10 2.8 40 6.5 1.5 2.7 4 50 50
50ZX12.5-50 12.5 3.5 50 6.5 1.4 4.3 5.5 50 50
50ZX15-60 15 4.2 60 6.5 1.3 6.2 7.5 50 50
50ZX20-75 20 5.6 75 6.5 1.3 9.8 11 50 50
65ZX30-15 30 8.3 15 6.5 2 1.9 3 65 65
65ZX25-32 25 6.9 32 6 1.5 4.4 5.5 65 65
80ZX35-13 35 9.7 13 6 3.4 1.9 3 80 80
80ZX43-17 43 12 17 6 1.8 3.1 4 80 80
80ZX40-22 40 11.1 22 6 1.9 4.4 5.5 80 80
80ZX50-25 50 13.9 25 6 1.5 5.2 7.5 80 80
80ZX50-32 50 13.9 32 6 1.5 6.8 7.5 80 80
80ZX60-55 60 16.7 55 6 1.5 15 18.5 80 80
80ZX60-70 60 16.7 70 6 1.2 20.1 22 80 80
100ZX100-20 100 27.8 20 6 1.8 7.8 11 100 100
100ZX100-40 100 27.8 40 6 1.8 16.3 22 100 100
100ZX100-65 100 27.8 65 6 1.8 27.7 30 100 100
100ZX70-75 70 19.4 75 6 1.8 24.2 30 100 100
150ZX170-55 170 47.2 55 6 1.8 39.2 45 100 100
150ZX170-65 170 47.2 65 6 1.3 46.3 55 150 150
150ZX160-80 160 44.4 80 6 1.2 53.6 55 150 150
200ZX400-32 400 111.1 32 6 1450 2 52.1 55 150 150
200ZX280-63 280 77.8 63 6 1.5 73.9 90 200 200
200ZX350-65 350 97.2 65 6 1.5 97.2 110 200 200
250ZX550-32 550 152.8 32 6 2

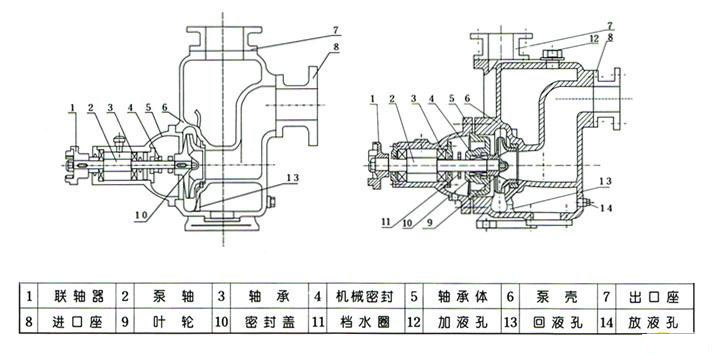

ZX型自吸泵结构图
